ТУ 3457-186-07503247-99
|
Электромагнитные реле типов РМ 1000 и РМ 2000 предназначены для защиты силовой цепи тепловозов. Реле РМ 1110-0,4А используются для защиты при замыкании на землю, а реле РМ 1110-0,3А для защиты при нарушении цепи возбуждения тягового электродвигателя. Применяются на тепловозах 2ТЭ116, ТЭП60, ТЭП70, ТЭМ18, ТЭМ7А, 2М62, ТЭП70А. |
| Наименование | Количество катушек | Вид возврата | Параметры раб. катушек | Параметры контактов | |||
| Количество контактов | Номинальное напряжение, В | Номинальный ток, А | Номинальное напряжение, В | Номинальный ток, А | |||
| 1з1р | 1р | ||||||

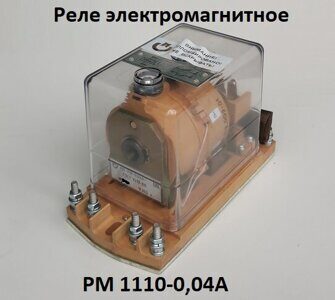

| РМ-1110-0,04А-П | - | 2 | С дистанционным возвратом с помощью удерживающей катушки |
- | 0,04 | 110 | 2 |
| РМ 1110-0,2А-П | - | 0,2 | |||||

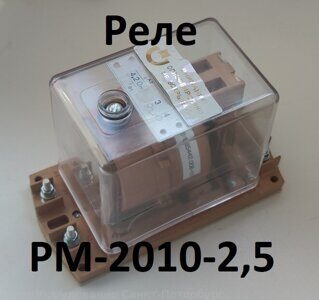

| - | РМ 2010-2,5В-П | 1 | С самовозвратом | 2,5 | - | 110 | 2 |
| РМ 2112-12В-П | - | 1 | С самовозвратом | 12 | - | 110 | 2 |
| 1з | 1р | 1 | |||||
| РМ 2103-1.25В-П | - | 1 | С самовозвратом | 1,25 | - | 110 | 2 |
| РМ 2103-2,5В-П | 1 | С самовозвратом | 2,5 | - | 110 | 2 | |
| РМ 2103-27В-П | 1 | С самовозвратом | 27 | - | 110 | 2 | |
| РМ 2103-2,5В-П | 1 | С самовозвратом | 27 | - | 110 | 2 | |
